passive Step Up Transformer für Moving Coil Tonabnehmer

passiver Stepup-Transformer für MC-Tonabnehmer, tuningupgrade und Problemlöser in einem

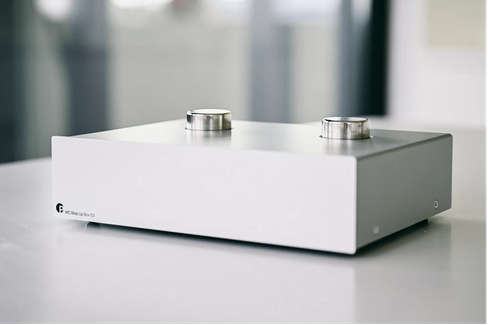

Project Audio StepUp-Transformer S3 in silber

Warum überhaupt ein StepUp-Transformer?



Der Ausgangspegel von MC-Lowoutput Tonabnehmern ist mit einer Ausgangsspannung zwischen 0.3 - 0.6mV extrem niedrig.

Im Vergleich zu einem MM-System das bis zu 6mV ausgibt, um ein Faktor bis 20 kleiner, was bedeutet, dass ein spezieller Phonoverstärker benötigt wird.

Eine größere Verstärkung kann, je nach HiFi Setup zu wesentlich höheren Rauschpegel und Verzerrungen führen (das sich in Form von Rauschen oder Brumm aus den Lautsprecher sehr nervend bemerkbar macht).

Da ist ein passiver StepUp-Transformer die Lösung.

Diese Komponente gibt es in unterschiedlicher Verstärkung und natürlich auch in verschiedenen Preis- und Klangklassen und sollte auf Ihr System abgestimmt werden.

Project MC Step Up Box S3



Die MC Step Up Box S3 funktioniert anders als ein Phono-Vorverstärker. Das Windungsverhältnis des Transformators bestimmt den Verstärkungsfaktor. Sie arbeitet völlig passiv und benötigt keine externe Stromversorgung. Die Verstärkung wird durch eine entsprechende Verringerung des Stroms erreicht. Da keine Verstärkung mit aktiven Bauteilen erfolgt, weist die MC Step Up Box S3 ein bemerkenswert niedriges Rauschverhalten und sehr geringe Verzerrungen auf. Der Klang mit einem Step-Up-Transformator wird dadruch lebendiger und natürlicher.



Vergoldete Ein- und Ausgangs-Cinch-Anschlüsse sorgen für eine optimale Signalübertragung. Aufgrund des zeitlosen Designs mit wertigen Materialien, dass überigens in Europa nicht nur entwickelt sodern auch gebaut wird, ist die StepUp Box S3 extem solide gebaut.

Auf der Rückseite sind zwei verschiedene Einstellungen für die Anpassung der Tonabnehmer-Impedanz verfügbar: 10–40 Ω und 40–150 Ω



Auszug aus Testbericht Stereo, 2. April 2024

"Lieferte der Step-up die erste Verstärkung, gerieten die Klangbilder um Nuancen farbiger und druckvoller. Klaviermusik oder auch deftiger Rock kamen mittels Überträger autoritärer, satter und ausdrucksstärker zu Gehör, boten mehr Energie und „Ernsthaftigkeit“.





technische Merkmale:

  • Frequenzgang 10Hz - 55kHz: +/- 1dB
  • Gain bei 10-40 Ohm: 21dB bei 1kHz
  • Transformationsverhältnis: 1:16
  • Gain bei 40-150 Ohm: 24dB bei 1kHz
  • Empfohlene Last: 47 kOhm / 100pF
  • Eingang MC: 1x Paar RCA Phono
  • Ausgang: 1x Paar RCA Phono
  • made in Europe



Masse, Gewicht und Ausführungen:

  • Abmessungen WxHxD: 206 x 65 x 153 (164 mit Anschlüsse) mm
  • Gewicht: 940g
  • erhältlich in silber oder schwarz



Project Audio MC StepUp Transformer S3 Datenblatt (PDF)





CHF 449.00

  • 1.5 kg
  • verfügbar
  • 1 - 4 Tage Lieferzeit

Project MC Step Up Box DS3



Die MC Step Up Box DS3 ist im dual Mono Prinzip aufgebaut und bietet nebst RCA-Cinch Anschlüssen auch die symmetrischen XLR Buchsen im Ein-und Ausgang. Durch den Einsatz hochwertiger Komponenten wie den Lundahl Transitoren (aus Schweden) bietet er eine hohe Verstärkung bei gleichzeitig niedrigsten Rauschwerten.



Gegenüber dem S3 bietet er nicht nur eine klanglich hochwertiger Signalübertragung, auch der Verstärkergrad ist höher als beim kleineren Bruder. Das Arbeotsprinzip ist wie bei jedem passiven StepUp-Transformer gleich, dieser arbeitet völlig passiv und benötigt keine externe Stromversorgung. Der Klang mit einem Step-Up-Transformator wird dadruch lebendiger und natürlicher.





technische Merkmale:

  • Dual-Mono Aufbau
  • Frequenzgang 10Hz - 55kHz: +/- 1dB
  • Empfohlene Last: 47 kOhm / 100pF
  • Gain bei 10-40 Ohm: 21dB bei 1kHz
  • Transformationsverhältnis: 1:16, 1:32
  • Gain bei 40-150 Ohm: 24dB bei 1kHz
  • Empfohlene Last: 47 kOhm / 100pF
  • Eingang MC: 1x Paar RCA Phono, XLR
  • Ausgang: 1x Paar RCA Phono, XLR
  • made in Europe

Masse, Gewicht und Ausführungen:

  • Abmessungen WxHxD: 206 x 79 x 197 (209 mit Anschlüsse) mm
  • Gewicht: 1740 g
  • erhältlich in silber oder schwarz



Project Audio MC StepUp Transformer DS3 Datenblatt (PDF)





CHF 899.00

  • 2.4 kg
  • verfügbar
  • 1 - 4 Tage Lieferzeit

Bryston TF-2 passiver Step-Up Transformer



Vielleicht ist es an der Zeit für ein Upgrade. "Weg mit dem MM Tonabnehmer und her das neue hochauflösende Moving Coil Model".



Bryston's TF-2 bietet eine perfekte Kombination als passiver Step-Up Transformer für bestehende Phono-Vorstufen, die auf MM-Tonabnehmer ausgelegt sind. Es gibt den TF-2 in zwei verschiedenen Varianten, mit 20dB- oder mit 31dB Verstärkung.



Ohne jegliche aktiven Schaltungen verstärkt der TF-2 eins zu eins das einkommende Signal und sendet es an den bestehenden Phonovorverstärker weiter.



Für MC Tonabneher mit einer Ausgangsspannung zwischen 0.1 - 0.3mV ist die 31dB Variante empfehlenswert, von 0,3 - 0,5mV die 20dB Ausführung.



Benötigt kein Netzteil zur Speisung, da die Verstärkung rein passiv geschieht.



Erhältlich mit schwarzer oder silberner Front





Übersicht:

  • Analoge Anschlüsse: RCA in,  RCA out
  • Output Impedance TF2-20: 4.71kΩ | TF2-30: 4.85kΩ

2 Varianten mit 20 oder 31dB Verstärkung:

  • TF-2/20: für MC-Tonabnehmer von 0.3 - 0.5mV Ausgangsspannung
  • TF-2/30: für MC-Tonabnehmer von 0.1 - 0.3mV Ausgangsspannung

Masse und Gewicht:

  • B x H x T (cm) 14,5 x 7 x 13,5
  • Gewicht netto: 1.6 kg



 Bedienungsanleitung (PDF)



CHF 1 895.00

  • 2.2 kg
  • 20 - 40 Tage Lieferzeit
